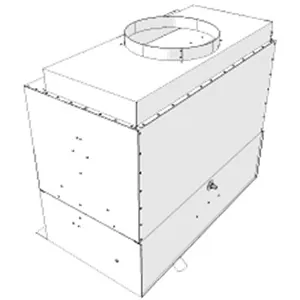

Гидрофильтр-искрогаситель для зонта вытяжного V-2 и V-3 Vesta Блок искрогасителя Vesta TA-1 (с сигнализатором)

Гидрофильтр-искрогаситель для зонта V-2 и V-3 с сигнализатором температуры очищает дымовые газы от: искр - 100%, пламени - 100%, сажи - 95%, жира и дегтя - 90%, запаха и дыма - 60%, охлаждение дыма – с +200 до +35С. Производительность вытяжки - 4000куб.м/ч. Расход воды - не более 15л/час. Вес с водой - 112кг. Температура газов на выходе из зонта не более +80С.

Диаметр выходного отверстия - 400мм. Искрогаситель оснащен 2-мя электродвигателями, 8 лабиринтными фильтрами весом 8х3,8кг размером 250х490х68мм. Весь воздух, забираемый вытяжным зонтом, проходит через несколько ступеней искрогашения и водяную завесу. Разбрызгивание происходит за счет роторов–распылителей. Искрогаситель образует две независимые водяные завесы.

Предусмотрены два раздельных входа для горячих газов. При установке на печь основной объем горячих газов выходит через трубу. Для этих газов организована дополнительная очистка и охлаждение, проход через «водопад» от циркуляционного насоса и только после этого они попадают в водяную завесу от роторов, смешиваются с воздухом из кухни, забранного через вытяжной зонт.

Такая схема позволяет снизить общие затраты на охлаждение и очистку газов. Испытания показали 100% гашение искр даже при не работающих водяных завесах или при неправильной сборке искрогасителя. Замкнутый цикл водооборота позволяет экономить воду и работать автономно при невозможности подвести канализацию и водопровод. Все операции по разборке, чистке, ремонту искрогасителя проводятся с передней стороны.

Все детали и узлы легко доступны. Объём воды, заливаемой в начале рабочего дня для заполнения системы, - 120л. Вода в процесссе работы гидрофильтра испаряется из бака, испаряется в систему вентиляции, это еще 10-30л, в зависимости от загрузки мангала. Потребляемый объём воды за смену - 130-150л. В конце рабочего дня рекомендуется слить воду из бака и из искрогасителя, предварительно промыв все фильтры.
